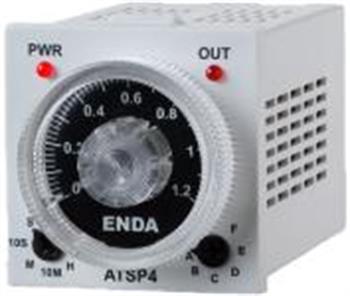

ATSP4 Analog Zaman Rölesi

6 farklı çıkış fonksiyonuna ve 6 farklı zamanlama moduna sahip, besleme ile tetiklenen, opsiyonel olarak 5 li klemens ya da 8 pinli soket bağlantılı, zamanlama fonksiyonu için tek röle çıkışlı, pano üstüne ya da 8 pinli soket ile raya monte edilebilen 48x48mm ebatlı Analog Zaman Rölesi

Gösterge ve Tuş Takımı

• Out Ledi 1 adet kırmızı çıkış LEDi
• PWR Ledi 1 adet kırmızı besleme LEDi

Kutu

• Kutu şekli Sıkıştırılarak panoya yerleştirilir
• Ebat G48xY48xD82 mm
• Ağırlık Yaklaşık 100 gram (ambalajlı olarak)

Elektriksel Özellikler

• Resetleme Süresi UV için 0.3 saniye, LV için 0.01 saniye
• Skala 0-1.2, 0-3, 0-12, 0-30 veya 0-60
• Doğruluk Besleme voltajına bağlı oluşabilecek hata: max.%0.2
• Set değerinin ayarlanmasında oluşabilecek hata max: %5
• Sıcaklık etkisine bağlı oluşabilecek hata: max. %1
• Besleme Voltajı 90-250Vac, 50/60Hz
• 24Vac ±%10, 50/60Hz
• 24Vdc ±%10
• Bağlantı 8 soket veya 5li klemens bağlantısı (siparişte belirtilmeli)
• Çalışma Sıcaklığı °C 0...50 °C
• Güç Tüketimi 10VA

Çıkışlar

• Kontrol Çıkışı 1 röle: 250Vac, 8A (rezistif yük için), NO+NC
• Kontrol Çıkış Durumu OUT LEDi kontrol çıkışı enerjili iken yanar, zamanlayıcı çalıştığı sürece flash yanar

Kontrol

• Zamanlama Fonksiyonu A, B,C, D, E, F Modları isteğe göre seçilebilir
• Zamanlama Birimi Saniye, 10 saniye, dakika, 10 dakika, saat, 10 saat birimleri isteğe göre seçilebilir
