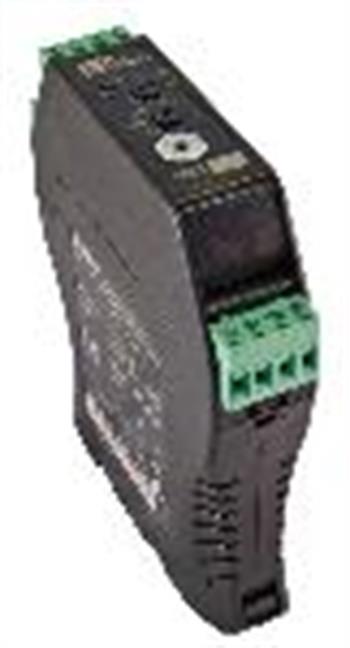

ECCC Akım Çevirici
ECCC ; Akım trafolarından gelen 0...5A AC sinyali ya da direk olarak bağlanabilen 0...5A AC/DC sinyalleri ve Şöntlerden gelen 0...60mV AC/DC sinyalleri seçimli olarak okuyabilen, bu sinyalleri 0...20mA, 4...20mA, 1...5V veya 0...10V a seçimli olarak dönüştürebilen ray montajlı ve klemens bağlantılı Akım Çeviricilerdir.
Akım Çeviricilerimiz opsiyonel olarak İzoleli RS485 ModBus RTU haberleşebilirler.
Elektriksel Özellikler
- Besleme Gerilimi ECCC -UV için: 90-250V AC, 50/60 Hz
ECCC-LV için: 9-30V DC veya 7-24V AC, 50/60Hz
0-5A AC/DC (10A ve üzeri akımlarda cihazda hasar oluşabilir)
0-60mV AC/DC (50V ve üzeri gerilimlerde cihazda hasar oluşabilir)
- Giriş Dirençleri 0-5A AC/DC (dahili şöntlü) giriş için 17m?
0-60mV AC/DC (harici şöntlü) giriş için 100?
- Frekans Aralığı DC, 10Hz - 200Hz (Kare dalga için 10Hz - 70Hz)
- Örnekleme Süresi 250ms
- A/D Dönüştürücü 12 bit
- D/A Dönüştürücü 12 bit
- Çıkış 0-20mA DC, 4-20mA DC, 0-10V DC veya 1-5 V DC cihaz üzerinden seçilebilir
- (Akım çıkışları için yük direnci en çok 500?dur)
- Doğruluk AC için: ±%1 (kare dalga için ±%2)
- DC için: ±%1
- RMS için: ±%1 (kare dalga için ±%2)
- Güç Tüketimi En çok 7VA
- Bağlantı 2,5mm² soketli klemens
- İzolasyon Test Gerilimi 3kV AC en az 1 dakika, 4,2V DC en az 1 dakika
Kutu
- Ebat G25xY97xD115mm
- Montaj Şekli EN60715 standardı Th35 tipi raya monte edilir
- Ağırlık Yaklaşık 150 gram (Ambalajlı olarak)
Çevresel Özellikler
- Çalılşma Sıcaklığı 0...+50°C
- Koruma Sınıfı EN 60529 standardına göre IP20
- Yükseklik En çok 2000m
