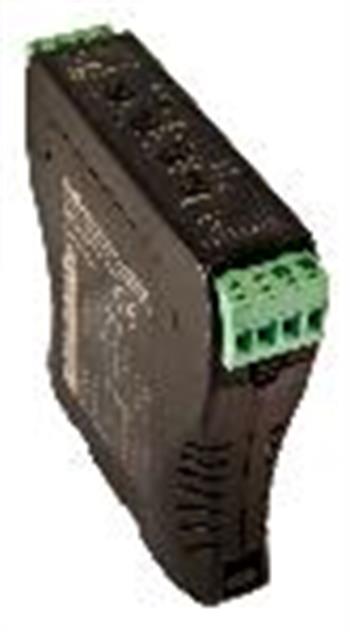

ECSC Sinyal Çevirici

ECSC ; 0...20mA, 0...50mV ve 0...10V sinyallerini seçimli olarak okuyabilen, bu sinyalleri ayarlanabilen sıkala değerleri arasında 0...20mA, 4...20mA, 1...5V veya 0...10V a seçimli olarak dönüştürebilen ray montajlı ve klemens bağlantılı Sinyal Çeviricilerdir.

Elektriksel Özellikler

• Çıkış

0-20/4-20mA DC (yük direnci en çok 500Ω)

0-10/1-5V DC cihaz üzerinden seçilebilir

• Besleme

ECSC-UV için; 90-250 V AC 10, 50/60Hz

ECSC-LV için; 9-30V DC/7-24 V AC, 50/60Hz

• Sensör Beslemesi 24V DC en çok 50mA, regülesiz ve kısa devre korumalıdır (isteğe bağlı)
• Güç Tüketimi En çok 7VA
• Hat Direnci Termokupl için en çok 100 ohm, 3 telli Pt100 için en çok 20Ω
• A/D Dönüştürücü 15 bit
• D/A Dönüştürücü 16 bit
• Bağlantı 2.5 mm²lik soketli klemens
• EMC EN 61326-1: 1997, A1: 1998, A2: 2001
• Güvenlik Gereksinimleri EN 61010-1: 2001 (Kirlilik derecesi 2, aşırı gerilim kategorisi)

Kutu

• Ebat G25xY97xD97mm
• Montaj Şekli Raya monte edilir
• Ağırlık Yaklaşık 150 gram (Ambalajlı olarak)

Çevresel Özellikler

• Çalılşma Sıcaklığı 0...+50°C
• Depolama Sıcaklığı -25...+70°C
• Bağıl Nem 31°Cye kadar %80, sonra lineer olarak azalıp 40°Cde %50ye düşen nemde çalışır (Yoğuşma olmamalı)
• Koruma Sınıfı EN 60529 standartlarına göreIP 20
• Yükseklik En çok 2000m
