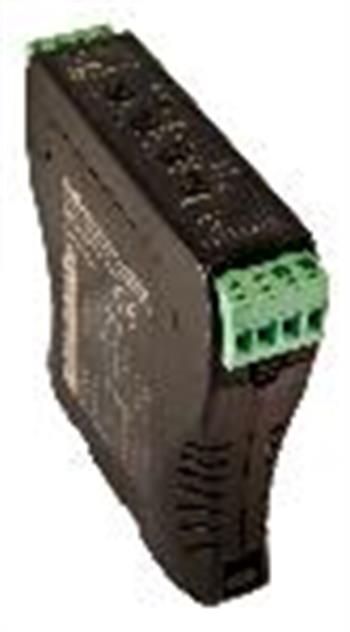

ECTC Sıcaklık Çevirci

ECTC ; J, K, S ve R tipi termokupl tiplerini, Pt-100 sensörü ve ENDA Soğutma Grubu Ürünlerinde kullanılan NTC sensörü seçimli olarak okuyabilen, bu sıcaklık değerlerini ayarlanabilen sıkala değerleri arasında 0...20mA, 4...20mA, 1...5V ve 0...10V a seçimli olarak dönüştürebilen, ray montajlı ve klemens bağlantılı Sıcaklık Çeviricilerdir.

Elektriksel Özellikler

• Çıkış

0-20/4-20mA DC (yük direnci en çok 500Ω)

0-10/1-5V DC cihaz üzerinden seçilebilir

• Besleme

ECTC-UV için; 90-250 V AC ± %10, 50/60Hz

ECTC-LV için; 9-30V DC/7-24 V AC± %10, 50/60Hz

• Güç Tüketimi En çok 7VA
• Hat Direnci Termokupl için en çok 100 ohm, 3 telli Pt100 için en çok 20Ω
• A/D Dönüştürücü 16 bit
• D/A Dönüştürücü 16 bit
• Bağlantı 2.5 mm²lik soketli klemens
• EMC EN 61326-1: 1997, A1: 1998, A2: 2001
• Güvenlik Gereksinimleri EN 61010-1: 2001 (Kirlilik derecesi 2, aşırı gerilim kategorisi)

Kutu

• Ebat G23xY90xD95mm
• Montaj Şekli Raya monte edilir
• Ağırlık Yaklaşık 150 gram (Ambalajlı olarak)

Çevresel Özellikler

• Çalılşma Sıcaklığı 0...+50°C /-25...+70°C (Ortamda buzlanma ve yoğuşma olmadan)
• Bağıl Nem 31°Cye kadar %80, sonra lineer olarak azalıp 40°Cde %50ye düşen nemde çalışır. (Yoğuşma olmamalı)
• Koruma Sınıfı EN 60529 standartlarına göreIP 20
• Yükseklik En çok 2000m
