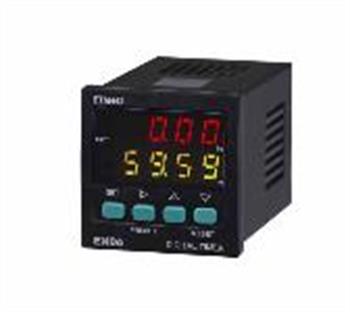

ETM442 Dijital Zaman Rölesi

ETM442, 2x4 haneli, 9 farklı zamanlama fonksiyonu için tek kontak çıkışlı, dijital elektronik zaman rölesidir. Ön paneldeki tuş takımı aracılığıyla ileri/geri zaman sayma aralığı, sensör tipi (PNP ve NPN), hafızalı ve hafızasız modları, fonksiyonel reset özelliği, üç kademeli parametre güvenliği ve preset değeri ayarlama biçimi kolay biçimde seçilebilir. 2x4 hane göstergesinden zaman değeri. set değeri veya zaman birimi kolaylıkla izlenebilir.


Gösterge ve Tuş Takımı

• Tuş Takımı Mikro switch
• Out Ledi 1 adet kırmızı çıkış LEDi
• Zaman Göstergesi 4 hane, 7.1mm 7 parçalı kırmızı LED
• Set Değeri Göstergesi (SV) 4 hane, 7.1mm, parçalı sarı LED

Kutu

• Kutu şekli Sıkıştırılarak panoya yerleştirilir
• Ebat G48xY48xD87
• Ağırlık Yaklaşık 210 gram (ambalajlı olarak)

Elektriksel Özellikler

• Bağlantı 2.5mm2lik soketli klemens
• Skala 9 kademe (0...99.99 saniye ile 0...9999 saat arası) zaman aralığı
• Çalışma Sıcaklığı °C 0...50 °C
• Güç Tüketimi 5VA
• Bilgi Koruma EEPROM (minimum 10 yıl)
• Besleme Voltajı 230Vac +%10 -%20, 50/60Hz
• 24Vac ±%10, 50/60Hz
• 9-30Vdc / 7-24Vac ±%10 SMPS modül
• Doğruluk ±%0.1 ±20ms

Çıkışlar

• Sensör Besleme Çıkışı 12Vdc, maksimum 50mA (regülesiz)
• Kontrol Çıkışı 1 röle: 250Vac, 2A (rezistif yük için), NO+NC
• 1 open kollektör çıkışı (30Vdc, 100mA)

Kontrol

• Çıkış Fonksiyonu 9 ayrı çıkış fonksiyonu (seçililebilir)

Girişler

• Start Girişi Bu girişler PNP veya NPN olarak menüden ayarlanabilir.
• Minumum darbe ve boşluk süresi 5ms ile 100ms arasında ayarlanabilir.
• PNP girişlerde aktif seviye, 5V ile 30Vpuls
• NPN girişlerde aktif seviye, 0V ile 2V arası gerilim değeridir
