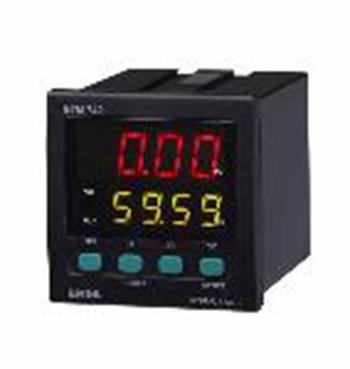

ETM742 Dijital Zaman Rölesi

ETM742, 2x4 haneli, 9 farklı zamanlama fonksiyonu için tek kontak çıkışlı, dijital elektronik zaman rölesidir. Ön paneldeki tuş takımı aracılığıyla ileri/geri zaman sayma aralığı, sensör tipi (PNP, NPN ve Enkoder), hafızalı ve hafızasız modları, fonksiyonel reset özelliği, üç kademeli parametre güvenliği ve preset değeri ayarlama biçimi kolay biçimde seçilebilir. 2x4 hane göstergesinden zaman değeri. set değeri veya zaman birimi kolaylıkla izlenebilir.
Gösterge ve Tuş Takımı

• Zaman Göstergesi 4 hane, 14 mm, 7 parçalı kırmızı LED
• Tuş Takımı Mikro switch
• Set Değeri Göstergesi (SV) 4 hane, 10 mm, 7 parçalı sarı LED
• Out Ledi 1 adet kırmızı çıkış LEDi

Kutu

• Ağırlık Yaklaşık 210 gram ( ambalajlı olarak)
• Kutu şekli Sıkıştırılarak panoya yerleştirilir
• Ebat G72xY72xD97 mm

Elektriksel Özellikler

• Bağlantı 2.5 mm²lik soketli klemens
• Çalışma Sıcaklığı °C 0...50 ºC
• Bilgi Koruma EEPROM (minimum 10 Yıl)
• Güç Tüketimi 7VA
• Skala 9 kademe (0...99.99 saniye ile 0...9999 saat arası) zaman aralığı
• Besleme Voltajı 230Vac +%10 -%20, 50/60Hz
• 24Vac ±%10, 50/60Hz
• 9-30Vdc / 7-24Vac ±%10 SMPS modül
• Doğruluk ±0,1 ±20mS

Çıkışlar

• Sensör Besleme Çıkışı 12Vdc, maksimum 50mA (regülesiz)
• Kontrol Çıkışı 1 röle: 250Vac, 2A (rezistif yük için), NO+NC
• 1 open kollektör çıkışı (30Vdc, 100mA)

Girişler

• Start Girişi Bu girişler PNP veya NPN olarak menüden ayarlanabilir.
• Minumum darbe ve boşluk süresi 5ms ile 100ms arasında ayarnabilir.
• PNP girişlerde aktif seviye, 5V ile 30Vpuls
• NPN girişlerde aktif seviye, 0V ile 2V arası gerilim değeridir
